La importancia de los "Check List" en el procedimiento Arquitectonico.

¿Qué es un checklist?

Las Listas de Control, Check Lists u Hojas de Verificación, son formatos creados para realizar actividades repetitivas, controlar el cumplimiento de una lista de requisitos o recolectar datos ordenadamente y de forma sistemática. Se usan para hacer comprobaciones sistemáticas de actividades o productos asegurándose de que el trabajador o  inspector no se olvida de nada importante.

En el ámbito de la Arquitectura estas listas juegan un papel muy importante a la hora de la elaboración de un Proyecto Arquitectonico en cada uno de los planos de dicho proyecto, ya que estas nos ayudaran a verificar el cumplimiento del contenido requisitado, en cada plano.

Sabemos que todos los elementos de un plano Arquitectonico es de suma importancia ya que nos ayudaran a interpretar el contenido de éstos por ejemplo las cotas, los símbolos, niveles de piso, texturas, diametros etc.

 Es por eso que en este post, publicare un ejemplo de Check List para tres tipos de planos en un proyecto arquitectónico.

check list

EL FUNDAMENTO LEGAL:

El termino fundamento legal esta compuesto de dos palabras que separadas podrían utilizarse para diversos casos, para este en particular donde están juntas el termino podría resultar como:

"El principio y cimiento legal sobre la que se apoya una cosa." Por otro lado podemos decir que "Es la Ley quien fundamenta los actos o hechos jurídicos."

Sabiendo esto el fundamento legal de un Reglamento de Construcción es la Ley de Ingresos de determinado lugar, luego entonces encontramos a las Normas que asi mismo se encuentran fundamentadas por los Manuales.Todo esto nos ayuda a entender su importancia y relación que tienen entre si.

ALINEAMIENTO Y USO DE SUELO

 En este articulo, se describen los conceptos del alineamiento y uso de suelo según el

Reglamento de Construcción y su importancia en las obras como requisito.

El Dictamen técnico de Alineamiento, uso de suelo y número oficial es un documento que es requisito previo para solicitar la Licencia de construcción, en este documento la autoridad define el tipo de zona donde se ubica el predio a construir, el uso de suelo y destinos permitidos y no permitidos para el predio y las restricciones  de construcción que hay que respetar, todo lo anterior basado los planes de desarrollo urbano vigentes.

-Alineamiento

El reglamento de construcción define el alineamiento como la línea (imaginaria) que separa a un predio de la vía pública, ya sea que la vía pública o calle este establecida o este en proyecto, como una vialidad futura. Toda obra que tenga frente a la vía pública deberá ajustarse al alineamiento y los niveles oficiales, es decir alturas de construcción establecidos en los planes urbanos vigentes.

-Uso de Suelo

El uso de suelo se entiende como los fines particulares a los que pueden destinarse los predios o inmuebles, estos usos particulares estarán siempre definidos en los planes urbanos del municipio.

los usos listados son:

a)      Habitacional

b)      Servicios y equipamiento.

c)       Industria.

d)      Espacios abiertos.

e)      Infraestructura.

f)       Agrícola, pecuario y forestal

g)      Acuífera.

-Numero Oficial

Es la notación que el municipio a través de la Dirección de Planeación asigna a cada predio, con el fin de poder identificarlo y distinguirlo de los demás.

Uso de la via Publica

De acuerdo al Reglamento General de Construccion del Distrito Federal; en el Capitulo I "Generalidades"

El articulo 6° establece que:

Vía pública es todo espacio de uso común que por disposición del Departamento,se encuentre destinado al libre tránsito, de conformidad con las leyes y reglamentos de la materia,así como todo inmueble que de hecho se utilice para ese fin. Es característica propia de la vía pública el servir para la aereación, iluminación y asoleamiento de los edificios que la limiten, para dar acceso a los predios colindantes, o para alojar cualquier instalación de una obra pública o de un servicio público.

En base al capitulo II, articulo 10 al 18 el uso de la via publica estara en funcion en:

Artículo 10.- Las dependencias y entidades públicas, así como las personas privadas cuyas

actividades de planeación, diseño, construcción, operación y mantenimiento de estructuras tengan algún efecto en la vía pública, deberán presentar al Departamento al inicio de cada ejercicio anual sus programas de obras para su aprobación.

Artículo 11.- Se requiere de autorización del Departamento para:

I. Realizar obras, modificaciones o reparaciones en la vía pública;

II. Ocupar la vía pública con instalaciones de servicio público, comercios semifijos,construcciones provisionales, o mobiliario urbano.

III.Romper el pavimento o hacer cortes en las banquetas y guarniciones de la vía pública para la ejecución de obras públicas o privadas.

IV. Construir instalaciones subterráneas o aéreas en la vía pública.

Artículo 12.- No se autorizará el uso de las vías públicas en los siguientes casos:

I. Para aumentar el área de un predio o de una construcción;

II. Para obras, actividades o fines que ocasionen molestias a los vecinos tales como la producción de polvos, humos, malos olores, gases, ruidos y luces intensas;

III. Para conducir líquidos por su superficie;

IV. Para depósito de basura y otros desechos;

V. Para instalar comercios semifijos en vías primarias y de acceso controlado, y

VI. Para aquellos otros fines que el Departamento considere contrarios al interés público.

Deslindes

El termino se define como el derecho que corresponde al propietario de una finca a cercarla, colocar mojones o hitos para deslindarla de las fincas colindantes. Cuando existe discordancia entre los propietarios de dos, o más, predios colindantes, acerca del lugar en que debe establecer la linea divisoria entre las mismas, surge la necesidad de deslindar esa línea divisoria. Este deslinde se puede llevar a cabo mediante acuerdo de todas las partes interesadas.

Con fundamento en :

• Ley de Catastro para el Estado de Chiapas, Artículos 17, 61 y 65
• Reglamento de la Ley de Catastro para el Estado de Chiapas, Artículos 44 y 45
• Ley Estatal de Derechos del Estado de Chiapas, Artículo 17, fraciónXI.

 Cada ciudadano debe presentar la siguiente documentacion y tramites correspondientes si desea obtener el derecho de Deslinde para su propiedad.

• Escritura Pública, Título de Propiedad expedido por institución autorizada, Escritura Privada o Resolución Presidencial, en caso de los Ejidos.
• Boleta Predial vigente
• Identificación Oficial del Propietario
• Plano Topográfico
• Solicitud del servicio

El pago se realiza en En las diferentes Delegaciones de Hacienda del Estado y en las cajas de Centro de Recaudación Local .

El costo dependera de las dimensiones (m2) que el predio contenga.

Hasta 1 hectárea. $ 1,913.10
Mayor de 1 hasta 5 hectáreas. $ 2,550.80
Mayor de 5 hasta 10 hectáreas. $ 3,826.20
Mayor de 10 hasta 20 hectáreas. $ 4,782.75
Mayor de 20 hasta 40 hectáreas. $ 9,565.50
Mayor de 40, se cobrará por hectárea o fracción adicional. $ 306.90

Para el municipio de Tuxtla Chico, Chiapas; los precios estaran en funcion de los m2

Deslinde o levantamiento topográfico de predios urbanos y semiurbanos

hasta de 300 m2 de cuota base $280.00

Deslinde o levantamiento topográfico de predios rústicos hasta de una

hectárea. $140.00

Por cada hectárea adicional $55.00

Costo de deslinde para el municipio de Tapachula, Chiapas.

Deslinde o levantamiento topográfico en predios urbanos y semiurbanos:

Por los primeros 300 metros cuadrados 5.00 S.M.G.Z (Salario Minimo)

Por cada metro adicional 0.065 S.M.G.Z

Deslinde o levantamiento topográfico en predios rustico:

Hasta de una hectárea. 11.00 S.M.G.Z.

Por hectárea adicional 5.00 S.M.G.Z.

*Fuente: Ley de Ingresos Municipal de Tapachula y Tuxtla Chico Chiapas del año 2012.

GENERALIDADES SOBRE LOS PLANOS TOPOGRÁFICOS PARA DESLINDE O LEVANTAMIENTO PREDIAL.

Es importante definir primeramente que es La Topografía y cual es su objeto de estudio para luego poder especificar cuales son los componentes de un plano topográfico y que información nos brinda éste.

Para esto encontramos que la Topografía se define como:

" La ciencia y arte de efectuar las mediciones necesarias para determinar las posiciones relativas a puntos situados arriba, sobre o debajo de la superficie de la tierra o bien de establecer tales puntos en una posición especificada."

Las operaciones topográficas no están limitadas a tierra firme. Se realizan sobre vastas extensiones de agua, así como de espacios extraterrestres. Las mediciones de la topografía son, esencialmente, las de distancia  tanto horizontal como vertical  y las de dirección.

Los planos y mapas topográficos se basan en los datos que se recogen durante los levantamientos topográficos.

Las partes de un plano topográfico son :

Otros datos con los que debería contar un plano topográfico de deslinde.

• El nombre del área o zona representada,
• El nombre del tipo de proyecto para el cual se utiliza.
• La exacta localización de la zona.
• El nombre de la persona o de las personas que realizaron los estudios en los cuales se basa el plano.
• La fecha en la cual se realizó el estudio.
• La escala en la cual está dibujado el plano o mapa.
• El intervalo de curvas de nivel, si el plano indica el relieve vertical.

---------------------------------------------------------------------------------------------------------------

INSTRUMENTOS DE MEDICIÓN QUE SE EMPLEAN EN UN LEVANTAMIENTO TOPOGRÁFICO.

La topografía de construcción utilizan diferentes métodos de medición, incluyendo el nivel de los ingenieros y de la cinta de acero. El nivel de ingeniería comprende un tubo telescópico que posiciona un conjunto de puntos de mira en la imagen que se está visualizando. Un accesorio de bombilla permite que el tubo sea nivelado con precisión. Hay tres tipos de niveles de ingeniería, el nivel Wye, nivel prominente y el nivel de auto-nivelación. Otro método de medición es el nivel de mano, que consiste en un tubo de metal y el tubo de nivel de burbuja. La cinta de acero o método de medición de cadena mide distancias cuando no se requiere un alto nivel de precisión.

Estos métodos de medición son los que proporcionaran el tipo de "Cuadro de construcción" que deberá incluirse en el plano topográfico de acuerdo a cual de estos fue utilizado en la medición,  ya que según sea el caso cada instrumento proporcionara un numero de datos acerca del terreno.

Estación Total.

Teodolito

Cinta de acero

Nivel topografico

EJEMPLO DE CUADRO DE CONSTRUCCIÓN

OBRA CONCLUIDA

BITACORA:

La obra Acondicionamiento de Espacios Fisicos ; área Copladem fue efectuada con éxito hace aproximadamente una semana, llevando al termino cada uno de sus conceptos. Quedando concluidos tres espacios;

Mesanine, y dos oficinas en la planta baja.

Cada espacio cuenta con muros de tablaroca con acabados finales y pintura.

 La obra cuenta también con suministros de energía eléctrica y aire acondicionado gracias a dos equipos que abastecen toda el área.(ver figura 1 y 2 ) Se instalaron 5 lámparas con dos tubos fluorescentes cada una para iluminar cada espacio.(ver figura 4 y 5 ) Me percate también que fueron instaladas tres puertas forradas con hojas de triplay con sus respectivas  cerraduras. (ver figura 8 )

En el área de mesanine pude observar que fueron instalados tablones de madera de pino sobre la estructura de tubulares cuadrangulares de PTR, en toda el área incluyendo acabados finales  de pintura y barniz,(ver figura 3 ) observe que la escalera tipo caracol fue pintada así como el barandal de esta misma área.(ver figura 6 y 7 )

En una de las oficinas  de la planta baja, una de las paredes fue pintada de color azul asi como las tres columnas que enmarcan los ventanales en uno de los costados de la obra.

A continuación presento algunas fotografías de la obra antes mencionada; mismas que ilustraran los acabados de cada elemento en la obra:

[1] Interior de una de las oficinas, con pintura nueva y aire acondicionado

[2]otra vista de la oficina donde se aprecia
otra de las puertas interiores.

[3]estructura de PTR con acabado de pintura en color blanco
y tablas de madera de pino con acabado de barniz

[4]lampara con luminaria fluorescente

[5]Apagador para luminaria fluorescente

[7]Barandal que limita el area de mesanine.

[6]Escalera tipo caracol, que lleva a mesanine.

[8]Puerta de acceso al area Copladem, que cuenta con cerradura y perilla.

TUTORIAL: DE GOOGLE EARTH A AUTOCAD

Esta lista de pasos explica el procedimiento que debemos seguir si queremos trasladar un poligono, una secuencia de puntos o la superficie de un lugar en particular; que buscamos en Google Earth y que queremos pasar a Autocad para efectos de manejo de informacion, como conocer las distancias entre punto y punto o para incluirlo en algun plano, todo se basa en las coordenadas que cualquier punto tiene en el espacio y gracias a Google earth nosotros podemos obtenerlas y trasladarlas a Autocad.

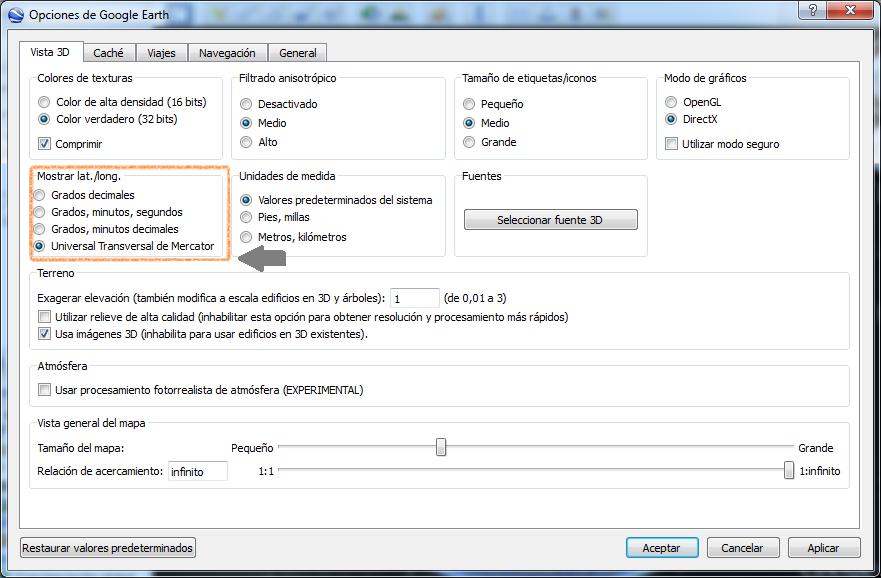

Las coordenadas que Google Earth maneja son las de Latitud y Longitud en Grados decimales (GGG): en esta notación, la precisión decimal se establece en grados. Por ejemplo: lat 14.94°, long -92.1688°.
Nosotros utilizaremos "Universal Transversal de Mercartor"

15 P: Se refiere al cuadrante donde se encuentra el estado de Chiapas; México.
 Los dígitos son el numero de metros que el punto se encuentra con relación al Ecuador y al meridiano de greenwich, al Norte y al Este respectivamente.

Paso #1

Iniciamos el Programa Google Earth y ocupamos la herramienta polígono, cuando ya tengamos el sitio destinado; damos click sobre el mapa generando puntos por cada uno de ellos, hasta formar la figura deseada:

al crear un polígono, inmediatamente creamos una capa (señalada con la flecha roja).

Paso #2

Como siguiente paso, daremos "Click derecho" sobre la nueva capa y seleccionamos "propiedades", esto nos permitirá seleccionar cada punto del polígono, cada vez que deslicemos el mouse por la figura, tal como se muestra en la imagen.

Al seleccionar cada punto, el programa nos indica cuales son sus coordenadas, tanto en el eje "X", el "Y" y el "Z".

Paso #3:obtenemos las coordenadas de cada punto y las copiamos manualmente, para luego ingresarlas en un archivo en Excel, en tres columnas .

Paso #4:

Cuando hayamos terminado vamos a :

Guardar como y escogeremos la siguiente opcion;

Paso #5 :Cuando vayamos al archivo, presionamos click derecho para ir a la opción:

"abrir como" "bloc de notas"

y se crea un archivo  como el de la figura.

Para esta imagen el comando que utilizaremos sera polilinea 3d; debido a que manejamos coordenadas "X" "Y"  y "Z"

Paso #6 Nos dirigimos a Autocad y abajo en el area para escribir el comando; escribimos  "Punto"  seguido de los puntos que ya generamos.

En este paso tuve un pequeño inconveniente y no he encontrado el procedimiento adecuado para poder ejecutar correctamente el comando; por lo que procederemos con otro .

Para poder continuar con el procedimiento tenemos que abrir nuestro archivo de Bloc de notas como se muestra en la siguiente imagen

con coordenadas "X" y "Y

Paso #7 Como siguiente paso copiamos el contenido del la nota y  dirigimos a Autocad, específicamente a la parte de abajo,

Paso #8 Pegamos  el contenido y damos clic en cerrar:

Paso #9: y como resultado de haber copiado las coordenadas, Autocad genera el poligono deseado:

de igual manera si deseamos el poligono con 3 dimensiones, copiamos el texto con tres coordenadas y ponemos el comando "polilinea 3d"  como se ilustra en la imagen:

Y ahi le damos click en "cerrar" y nos quedará asi:

Bitacora

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 08 23 DE FEBRERO DEL 2015:

Observe que fueron instaladas 9 salidas de contacto monofasico en caja galvanizada con tubo PVC verde electrico, ubicadas en diferentes espacios de la obra.

A continuación se ilustra lo anterior descrito.

SALIDAS DE CONTACTO MONOFASICO

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 07 20 DE FEBRERO DEL 2015:

El perfil tubular instalado en una de las tres puertas

Noté que se llevó a cabo la instalación de 3 marcos de perfil tubular IMSA ZM-2250 para las puertas, llevando 5.30 metros lineales de dicho tubular galvanizado; para cada puerta.

Fotografía del marco de perfil tubular para cada puerta

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 06 05 DE FEBRERO DEL 2015:

Percibí que fueron instalados 3 interruptores tipo QO de 1 polo de 15 a 50 amper's marca SQUARED, así como 2 interruptores termomagneticos tipo QO de 2 polos.

interruptor termomagnetico 2 polos

Interruptor de 1 polo marca Squared

Fotografía de interruptores instalados.

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 05 05 DE FERERO DEL 2015:

Fotografía del centro de carga monofasico instalado.

Observé que se llevó a cabo suministro y colocación de Centro de carga monofásico tipo QO-120-L125G marca SQUARED; Dando cumplimiento al concepto "A06" de nombre "Instalación Eléctrica" con clave 1702000070.
A continuación se muestra una fotografía de dicho concepto.

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 04 04 DE FERERO DEL 2015:

Noté que se cumplió con  la instalación de escalera tipo "Caracol" para acceder a Mesanine, altura 2.20 m con 11 escalones de 20 cm de peralte y 25 de huella para cada uno.
A continuación se muestra una fotografía de la escalera antes mencionada:

Fotofgrafia de escalera de caracol

Fotografía mas a detalle que ilustra a los escalones de la escalera

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.

N° 03 03 DE FERERO DEL 2015:

Observe que se dio continuidad al proceso de instalación  de los muros de tabla roca; aplicando la perfacinta con Redemix en cada junta existente cumpliendo asi con el concepto "A04" de nombre "acabados", tambien se le dio el tratamiento a esquineros y paños de puertas.

PERFACINTA

PASTA REDIMIX

Fotografía de una cara de un muro de tablaroca con Calafateo de Juntas con pasta redimix y perfacinta.

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FÍSICOS, ÁREA COPLADEM
 (Comités de Planeación para el Desarrollo Municipal).

Tuxtla Chico, Chiapas.


N° 02 27 DE ENERO DEL 2015:

Realicé el análisis de costos directos del concepto "puertas" "A07"con clave 1601000111 que especifica el suministro y colocación de puerta abatible con marco de perfil tubular IMSA ZM-250 con madera de pino forrada con triplay de pino de 6 mm de espesor.

A continuacion se muestra detalle de perfil tubular IMSA ZM-250.

CALIBRE:18
PESO: 1.325 Ml
PIEZA:5.50 M

El análisis de costos directos sera publicado en días siguientes.

BITACORA DE OBRA.

OBRA: ACONDICIONAMIENTO DE ESPACIOS FISICOS, AREA COPLADEM.

*N° 01 27 DE ENERO DEL 2015.

Elaboré el plano en formato "Autocad" de la planta arquitectónica de la obra "Acondicionamiento de Espacios Físicos; Área Copladem" señalando la ubicación de los nuevos muros de Tabla Roca. Las especificaciones de lo antes mencionado se pueden ver en el siguiente croquis:

PLANO ELABORADO EL DIA 27 DE ENERO DEL 2015:

*Los muros a construir son los indicados con lineas de menor grosor*.

PLANO ANTERIOR:

*Adjunto archivo electrónico, editable  en sistemas CAD.
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

planta arquitectonica

La importancia del servicio social en un estudiante de arquitectura...

¿Por que es obligatorio realizar el servicio social ?

Primeramente es necesario conocer ...
La implementación obligatoria del servicio social obedece a dos factores, en primer término, cumplir un Ordenamiento de carácter Jurídico Nacional, establecido en el articulo 5° de nuestra Carta Magna y sus correlativos en las Leyes Federales de Educación y de Profesiones; así como primordialmente vincular a la Institución con la Sociedad, induciendo a que los Universitarios participen en la realización comunitaria, haciendo que estos acudan a los Sectores Sociales mas vulnerables, y que analicen en conjunto los problemas para buscar la solución mas inmediata.
Es muy importante escribir acerca de este tema y el papel que este juega en nuestra carrera, ya que el servicio nos distingue como profesionistas en el área de construcción y las actividades que ahi realizamos son parte de nuestra preparación académica.

El servicio social es un proceso que nos permite como estudiantes involucrarnos a los problemas sociales y laborales en nuestro entorno. Su justificación; además de la práctica; se basa en hacer un bien a la comunidad a la vez que se adquiere conocimiento y seguridad.

El servicio social en un estudiante de arquitectura, lleva de la mano la pasión por la arquitectura, la construcción y las relaciones con el cliente, y debe estar rodeado de actitud audaz, creativa, ingeniosa y responsable.

Si bien es cierto que la práctica hace al maestro, también forja a excelentes arquitectos que en el futuro podrán desenvolverse en determinados ámbitos.

En mi caso particular, la obra pública me dará la oportunidad de aprender el protocolo que esta requiere para su realización y los diferentes proyectos que un municipio o ciudad necesita; y que como prestadora de un servicio es de vital importancia desempeñar un buen papel cumpliendo con las requisiciones que la obra exija.
